Как сделать канализацию на даче своими руками

Элементы наружной канализационной системы

Внешняя система очистки и утилизации стоков состоит из ряда узлов, действие которых направлено на обеззараживание сточной воды.

Основными из них являются:

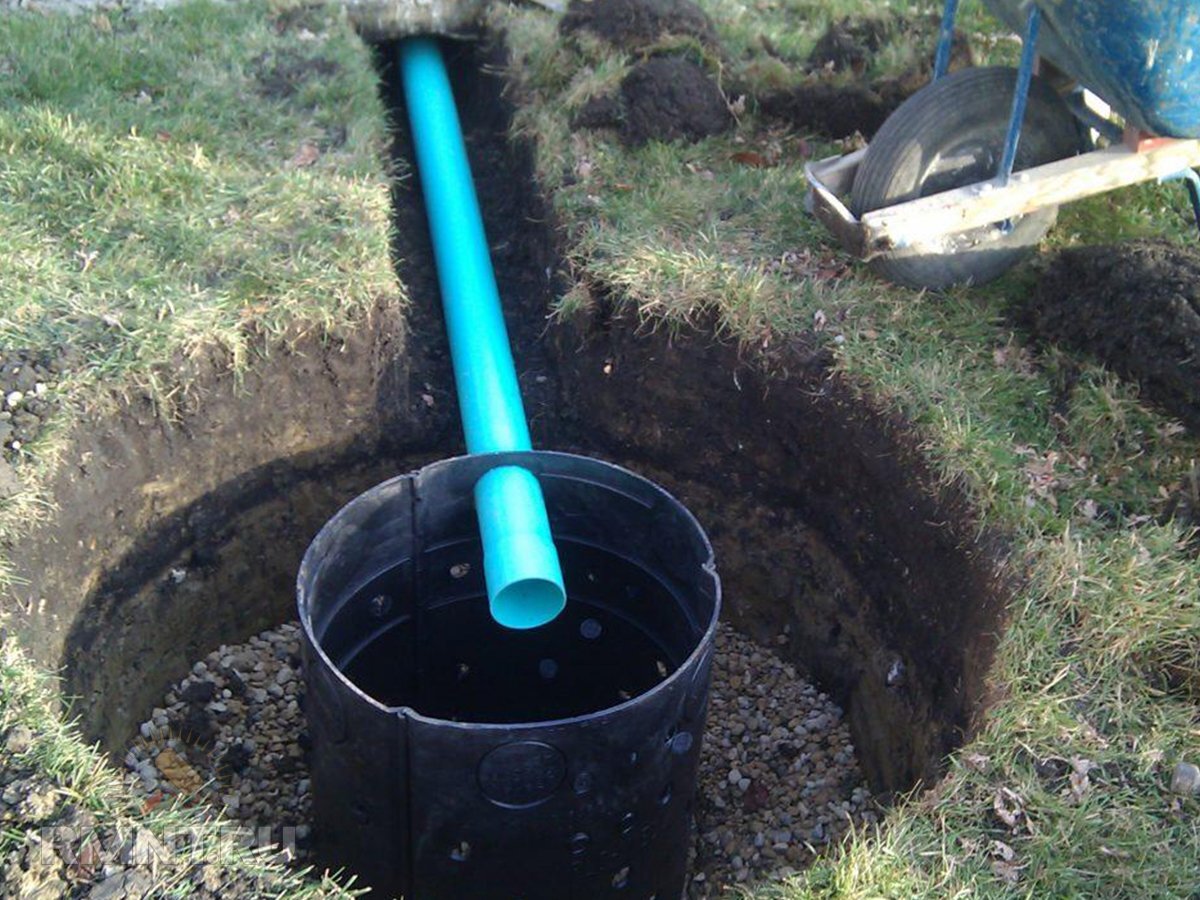

  1. Фильтрующие колодцы или септики. Первые наиболее просты в изготовлении и эксплуатации. Они представляют собой котлован в земле глубиной до трех метров. Поперечный размер может достигать двух метров независимо от его формы. Стенки котлована укрепляются бетоном или кирпичной кладкой. Они могут быть сплошными или перфорированными с отверстиями 40-60 миллиметров. На дне колодца устраивается фильтр толщиной до 80 сантиметров.

Для него можно использовать шлак, гравий, битый кирпич. Последний укладывается в верхним слое из битого кирпича, величина фракции порядка 50 миллиметров. Для гравийного фильтра используется материал от 15 миллиметров.

  1. Септики. Емкость разделяется одной или несколькими перегородками.

Сливаемая жидкость наполняет первую камеру. На месте падения струи жидкости нужно установить защитную плиту, которая не позволит ей размывать иловый слой. В камеру нужно поместить картридж с бактериальной культурой, которые станут основой аэробного фильтра.

В нем биологическая масса разлагает загрязнения. Вода переливается через верхний край перегородки и попадает во вторую камеру, где установлен аэратор и вода продувается распыленным воздухом. При этом происходит окисление загрязнений и их дополнительная переработка, на этот раз анаэробными бактериями в присутствии кислорода

При применении септика степень очистки стоков достигает 75 — 90% что говорит о необходимости их дополнительной доочистки для полного обеззараживания.

  1. Почвенная полевая фильтрация
  2. Проекты прокладки канализации выполняются индивидуально в зависимости от реальных условий.

Такой способ применяется для доочистки стоков при их прохождении через грунты. Из септика жидкость попадает в систему дренажных труб, проходя при этом через гравийный фильтр и двойной слой геоткани.

При этом все мелкодисперсные частицы задерживаются в них, и степень очистки достигает 98%.

Ограничением для использования такой методики дополнительной очистки стоков является характеристика грунтов. Поля неэффективны на грунтах с малой проницаемостью – плотных суглинках и глинах. Наиболее благоприятны песчано гравийные и песчаные грунты, позволяющие сделать качественную фильтрацию стоков.

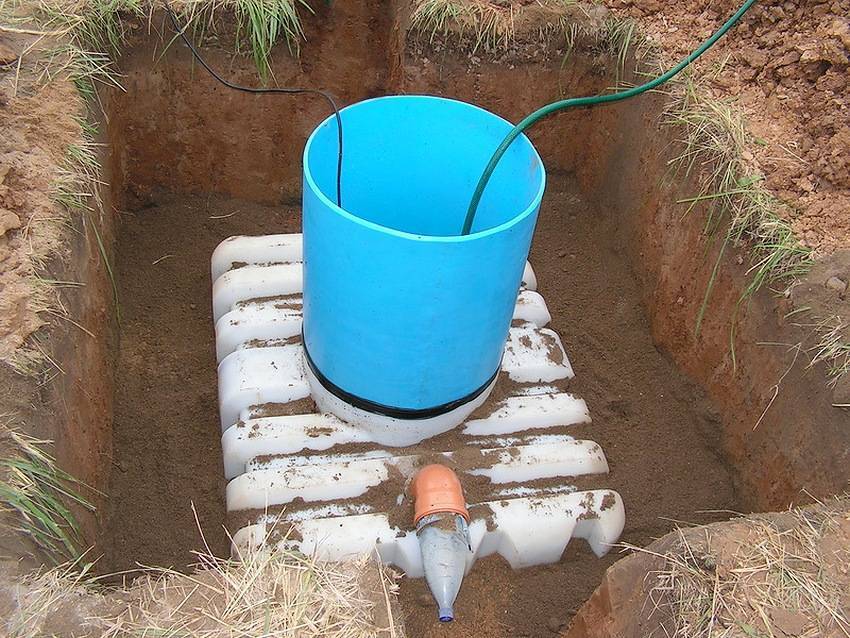

  1. Инфильтраторы. На малопроницаемых почвах устанавливаются инфильтратоы. Это коробчатые изделия из пластика с боковыми решетками, закрытые сверху и открытые снизу. В зависимости от объема переработки могут последовательно устанавливаться до 3-4 устройств.

Любые из описанных объектов могу применяться как совместно, так и в комплектации, выбранной покупателем. Соединение объектов производится прокладкой пластиковых труб диаметром 100-150 миллиметров, реже – для крупных объектов – используются трубы 200 миллиметров.

Кроме того, каждый объект наружной канализации оснащается вентиляционной системой, внутри здания для этой цели используются фановые трубы.

Применение септиков наиболее популярно в местностях с недостаточным количеством осадков, при этом очищенная жидкость активно используется для повторного применения на хозяйственные нужды.

Проектирование наружной канализации

Эти две составляющих единой задачи совершенно противоположны. Если внутренняя схема канализации предназначена для сбора стоков, то наружная – для их обеззараживания и утилизации.

Поэтому правила ее устройства имеют с внутренними требованиями только одно сходство – уклон от фундамента дома в сторону накопителя должен составлять величину в 1-2 миллиметра на метр по тем же причинам (смотрите выше).

Задачи, решаемые наружной канализацией, заключаются в переработке сточных вод с целью их обеззараживания. Вода, сбрасываема в грунт после очистки, должна быть абсолютно безопасной, поскольку, после окончательной очистки грунтовой фильтрацией, она возвращается к потребителю.

Поскольку объект переходит во внешнюю среду, нужно учитывать глубину промерзания грунта. Труба должна располагаться ниже этого уровня.

Но, даже при выполнении этого условия, канализационную трубу желательно утеплить на случай возникновения чрезвычайных климатических обстоятельств, которые в последнее время случаются с завидной регулярностью.

А для гарантии целостности трубопровода, лучше установить в канализационной трубе греющий кабель, работающий в автоматическом режиме при критичном понижении температуры.

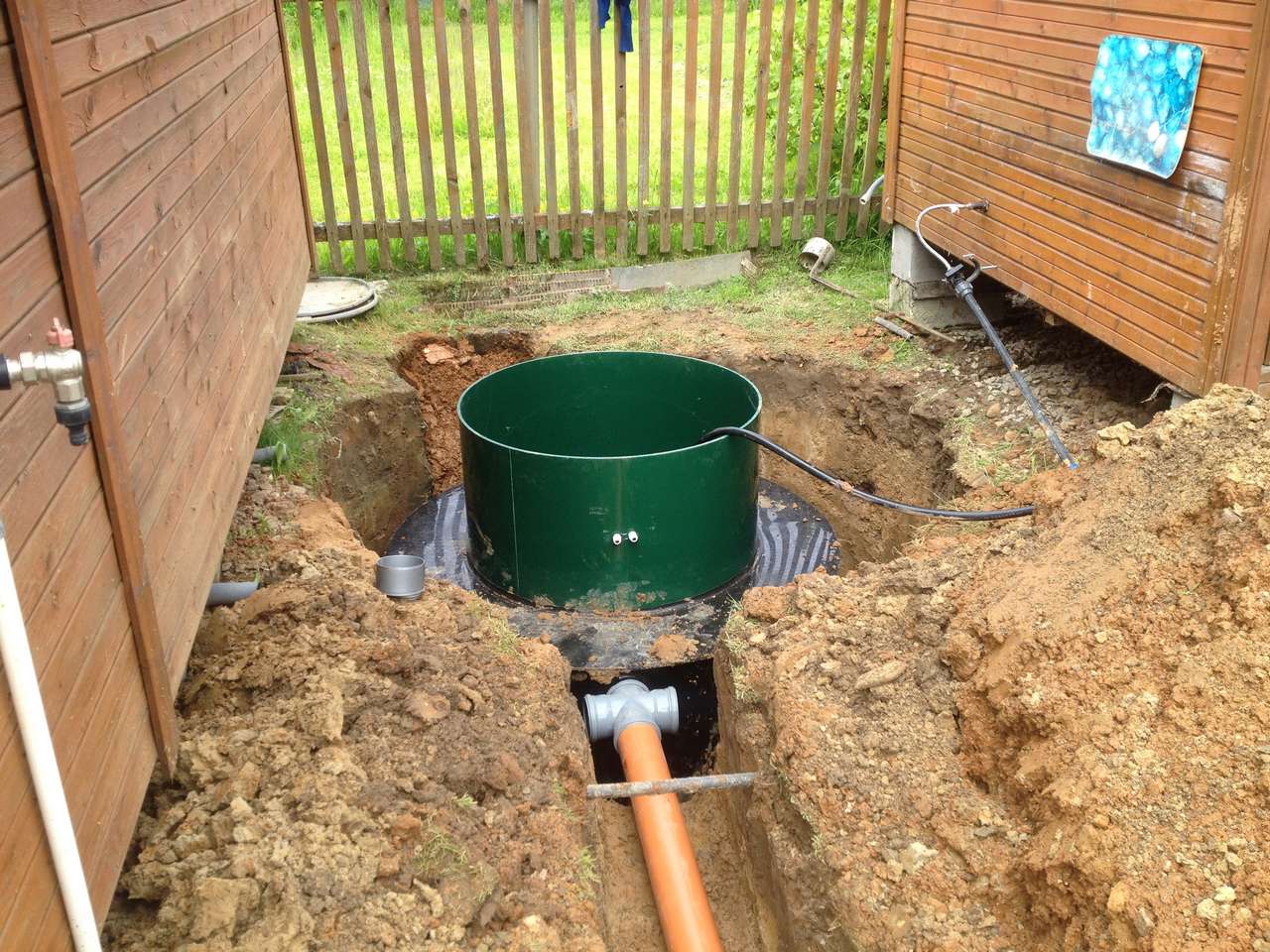

Строительство автономной канализации в частном доме своими руками

Сначала подбирается оптимальное место для установки резервуара для стоков. Для этого можно использовать данные, рекомендуемые для монтажа обычного септика, затем, можно приступать к земляным работам. Под установку емкости вырывается котлован. Размеры углубления в земле должны соответствовать габаритам резервуара с припуском по 30 см с каждой стороны.

Технологией допускается монтаж биологического фильтра и септика в один котлован. Земляные работы также подразумевают формирование траншей для укладки трубопровода. При этом нужно соблюдать уклон 2 см на каждые 0,1 м магистрали. Дно котлована трамбуется и заливается бетонным раствором. После того как площадка полноценно высохнет и затвердеет, можно выполнять монтаж пластиковой емкости. Чтобы зафиксировать конструкцию на основании желательно использовать тросы.

На следующем этапе выполняется сборка автономной канализации загородного дома и подвод трубопровода в соответствии с заранее продуманной схемой. В это же время осуществляется заполнение блоков биологического фильтра. Для этих целей может использоваться абсорбент с биоактивным действием и керамзит.

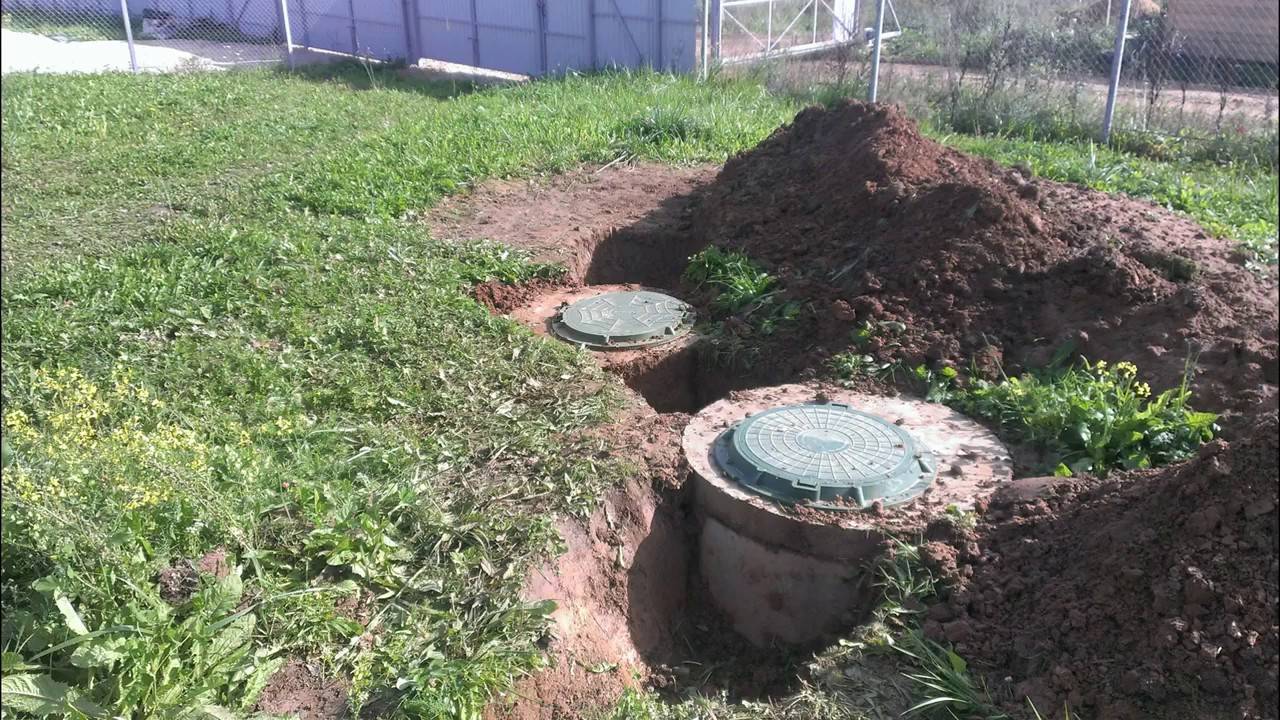

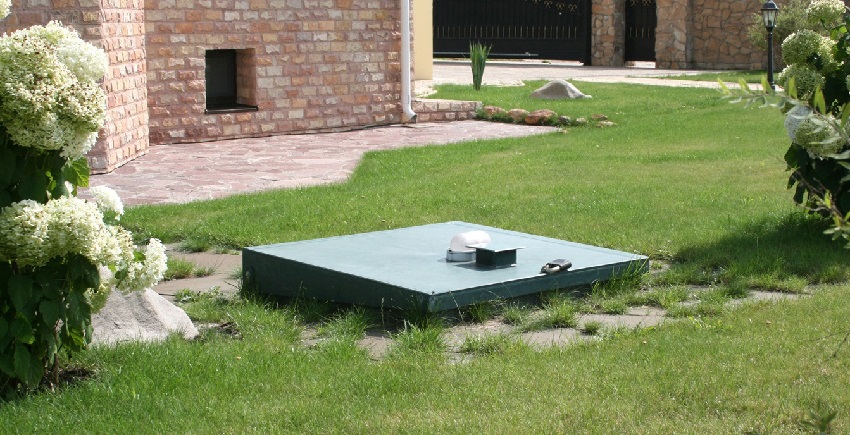

Автономная канализация загородного дома

После того как вся система установлена, углубления в почве обратно заполняются. Для этого используется земля и песок, допускается применение цементно-песчаной смеси. Все это насыпается слоями и тщательно утрамбовывается. В это же время выполняется заливка воды в септик. Уровень жидкости должен быть немного выше верхней отметки насыпного материала. Трубопровод засыпается песком, а затем землей. В этом случае нет необходимости в утрамбовке засыпки.  Подключение системы можно осуществлять только после того, как канализация проверена.

С учетом вышесказанного собственноручный монтаж автономного оборудования не так уж сложен. Использование готовых конструкций позволяет исключить любые неудобства, связанные с отводом и очисткой стоков. Придерживаясь инструкции производителя, любой владелец дачного участка, может своими руками установить эффективно действующую и безотказную систему с длительным сроком службы. Если же выполняется монтаж другой системы, идеальный результат возможен только при условии правильного выполнения расчетов.

Процесс и технология укладки

Укладка канализационных труб начинается с земляных работ – копки траншеи, затем идет монтаж трубопровода, а на последнем этапе происходит обратная засыпка грунта. Когда траншея выкопана рабочие должны нарезать и соединить всю систему канализационного трубопровода.

Процедура осуществляется в несколько этапов:

  1. Монтаж начинается от места выхода трубы из здания.
  2. Трубы укладываются вдоль траншеи, их раструбы должны быть направлены в противоположную от движения сточных вод сторону.
  3. Для соединения трубопровода раструбы очищают и устанавливают резиновые уплотнительные кольца. На трубе ставят метку и замеряют уровень вхождения раструба в трубу. Для облегчения вхождения используют смазку. Чтобы компенсировать деформации, трубу вводят не до конца, оставляя зазор в 1 см.
  4. Для поворотов используют отводы по 15 и 30 градусов.
  5. Устанавливаются ревизионные колодцы – это нужно для предотвращения засоров и возможности их очистки.
  6. Производят утепление, если это предусмотрено проектом.
  7. Обратная засыпка траншеи происходит постепенно, сначала 10-15 см засыпают песком. Его уплотняют по краям трубы, но не трамбуют на самой трубе. Далее канализацию засыпают обычным грунтом без больших камней.

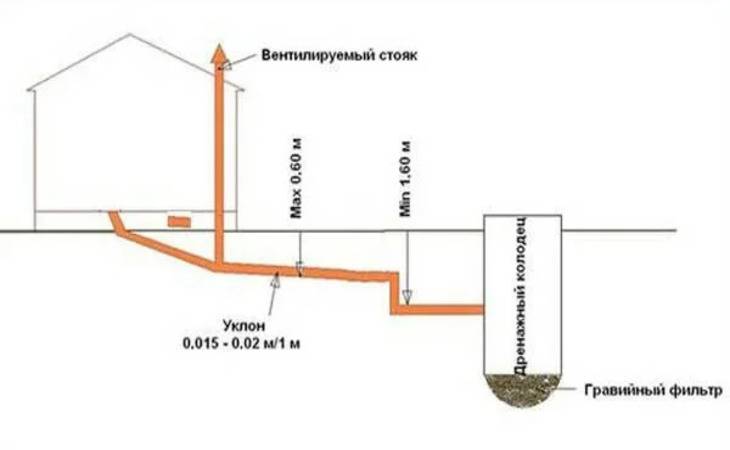

Схема монтажа канализации:

Во время прокладки обязательно предусматривают уклон трубы по направлению к септику. Чем ближе показатели уклона к нормам, тем лучше будет происходить движение сточных вод.

Можно ли уложить одновременно канализационные трубы и водопровод?

Иногда вместе с канализационной системой прокладывают водопроводные трубы. Делают это, если площадь участка не позволяет вырыть сразу несколько траншей рядом. В других ситуациях делать это не допускается.

Причины запрета одновременной прокладки:

  • между трубами должно быть расстояние;
  • водопроводные трубы должны быть утеплены;
  • обустройство магистрального водовода.

Возле магистрального водовода категорически нельзя прокладывать канализационную трубу. Возле него должна быть обустроена санитарно-защитная полоса. Но в частных домах часто прибегают к одновременной прокладке водопровода и канализации в одной траншее.

Это регламентируется СНиП, но при строительстве важно соблюсти нормы проекта. Например, можно выкопать одну траншею и проложить в ней две трубы. При этом расстояние между ними должно составлять не менее 1,5 метров

Следовательно, траншею нужно копать шириной минимум 2 метра, что достаточно много для небольших по площади участков

При этом расстояние между ними должно составлять не менее 1,5 метров. Следовательно, траншею нужно копать шириной минимум 2 метра, что достаточно много для небольших по площади участков.

Если все же было решено прокладывать 2 трубопровода рядом, то нужно позаботиться о том, чтоб канализационная труба имела уклон к септику не менее чем на 40 см. Сделать это сложно, так как для прокладки водопровода уклон не нужен. Из минусов и различий также выделяют глубину залегания трубы. Для сточных вод она должна быть не менее 2 метров, а для водовода глубина меньше.

Материалы и инструменты

  • Чтобы выкопать траншею, понадобится небольшой экскаватор. Если возможности заезда тяжелой техники нет, придется взяться за лопаты.
  • Трубы нужно чем-то пилить, некоторые пользуются болгаркой с регулировкой оборотов, можно использовать ножовку с мелкими зубьями.
  • Отбойный молоток, перфоратор – проделывать отверстия в колодце и фундаменте дома.
  • Песок или мелкий ПГС для фиксации трубопровода в траншее.
  • Утеплитель, теплоизоляция в местах, где прокладка канализации по внешней сети на глубину ниже слоя промерзания грунта невозможна.

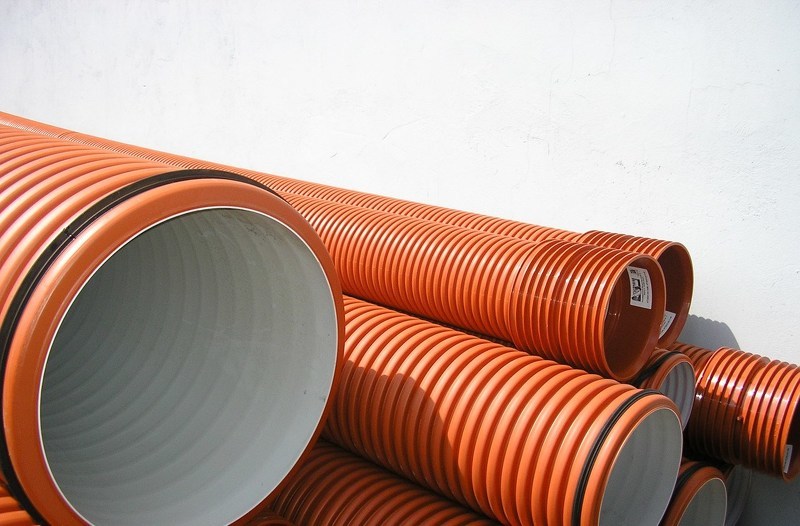

Основным сегментом системы водостока является труба, вот основные ее варианты:

  1. ПВХ рыжего цвета выпускаются различных размеров.
  2. Черные полиэтиленовые также бывают диаметром от 50 до 159 мм.
  3. Ребристые – прагма. Длина составляет 4 и 6 м, диаметр – от 100 мм до 500 мм.
  4. Полипропиленовые серого цвета (пластиковые).

Для чего необходима канализация на даче

Если у вас на даче имеется водопровод, то это подразумевает наличие в доме следующих атрибутов:

  • раковина (одна или даже две);
  • санузел;
  • посудомоечная машина;
  • стиральная машина;
  • душевая кабина или ванная.

И все эти неотъемлемые атрибуты человеческого обихода нуждаются в том, чтобы сбрасывать отработанную воду. Причем делать это непосредственно на поверхность почвы нельзя. Во-первых, происходит загрязнение двора или огорода. Во-вторых, это просто некрасиво. Двор будет выглядеть не очень привлекательно, если в нем будет постоянно находиться лужа зловонной жидкости.

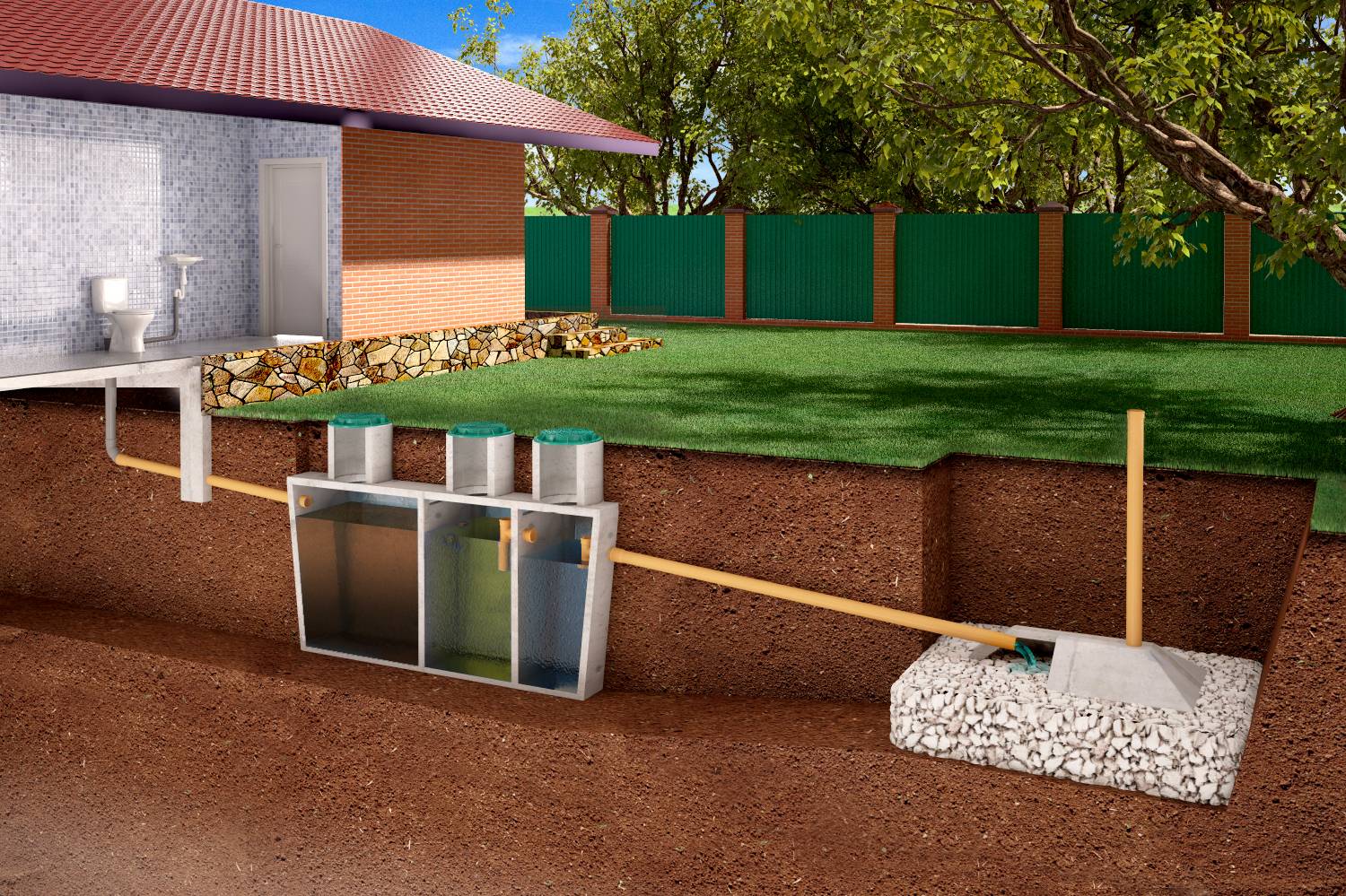

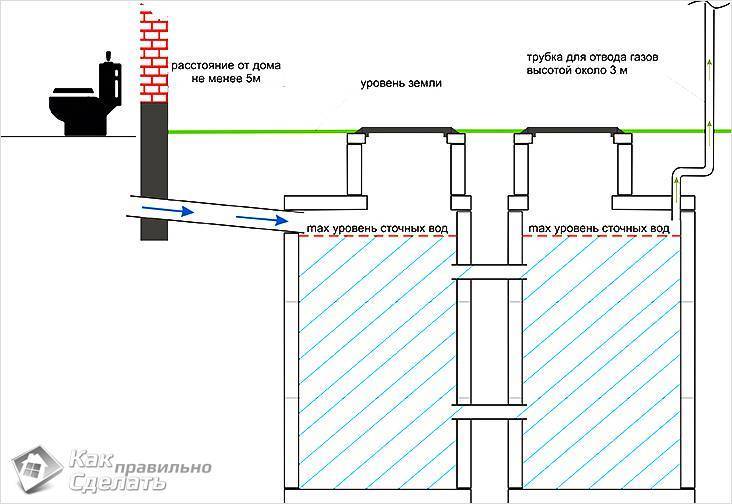

Схема устройства автономной канализации септик.

А вот если есть дачная канализация, то вся отработанная вода просто сбрасывается в нее. А дальше происходит процесс очистки почвой. Вся жидкость уходит в землю, всасывается ею. Но это в том случае, если у вас на участке канализация, построенная по типу дренажной ямы. Если же установлена накопительная емкость, то вся жидкость будет храниться в ней до тех пор, пока вы ее не выкачаете.

Но есть и специальные системы, которые позволяют проводить очистку сточных вод. И вот теперь начинают проявляться три типа канализации для дачного участка:

  • накопительная емкость;
  • канализация септик с функцией очистки;
  • дренажная яма.

И вам стоит определиться с тем, какой тип использовать. Если есть возможность откачивать воду, то можно выбрать установку пластиковой емкости (накопительной). Но такая дачная канализация имеет как достоинства, так и недостатки.

Канализация на даче: как правильно выбрать трубы

Канализация на даче: как правильно выбрать трубы

Определяющим моментом при покупке труб является материал, который был использован для изготовления – именно от него зависит проект разводки, подбор комплектующих, способ подключения, срок эксплуатации системы.

Рассмотрим положительные и негативные качества различных типов труб для автономной канализации.

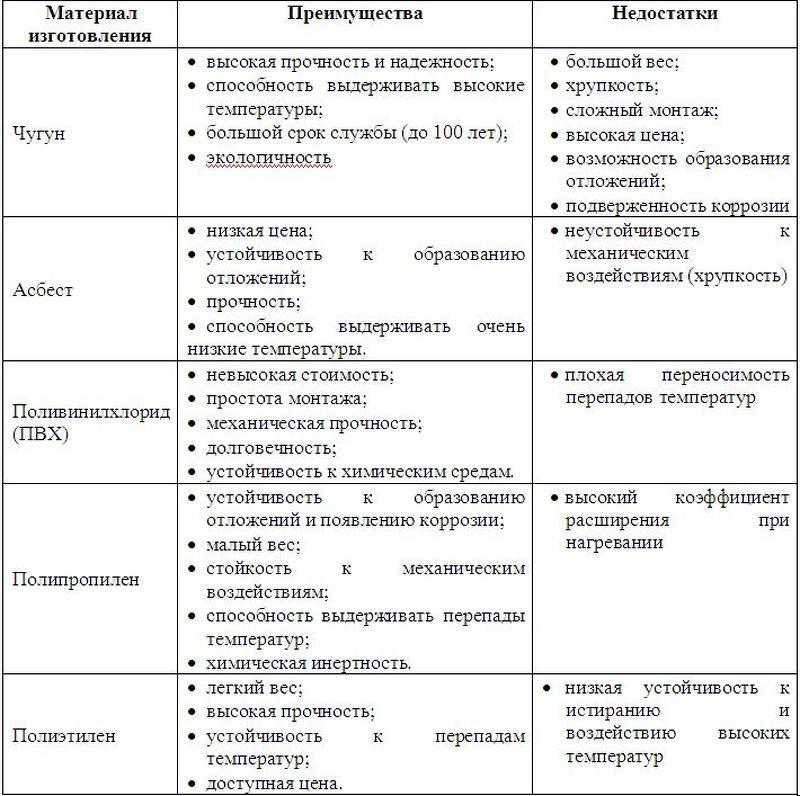

Канализация на даче: преимущества и недостатки разных материалов

В настоящее время асбестоцементные и чугунные трубы практически не применяют при прокладке канализации на даче и в частных домах. Как внутренняя, так и дворовая канализация, выполняются в основном из практичных пластиковых труб. Легкий вес и большое количество соединительных комплектующих позволяют справиться с монтажом даже непрофессиональному мастеру.

Важным показателем при выборе труб для канализации является диаметр. Грамотный подход к этому вопросу поможет избежать возможного образования засоров в будущем.

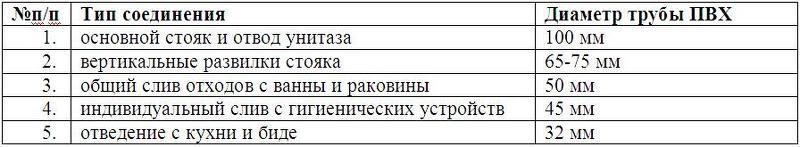

Для внутридомовой канализации рекомендуется использовать трубы из ПВХ (как правило, имеют серый цвет) указанных в таблице диаметров.

Канализация на даче: как рассчитать диаметр трубы

Для прокладки канализации по улице лучше использовать трубы оранжевого цвета из полипропилена диаметром 110 мм. Они не боятся коррозии, имеют повышенную жесткость и могут укладываться на глубину до трех метров.

Помимо труб для устройства дачной канализации обязательно понадобятся различные комплектующие (углы, отводы, фитинги, крестовины, переходники, муфты, прокладки), которые предназначены для соединения труб между собой, перехода с одного диаметра на другой, создания углов, поворотов и др. При покупке комплектующих следует выбирать детали, изготовленные из того же материала, что и трубы.

Применение качественных материалов убережет от возможных проблем при эксплуатации автономной канализации.

Факторы, влияющие на глубину прокладывания канализации

Расчет глубины прокладывания канализационных труб происходит с учетом следующих параметров:

  • климатическая отметка, которая отображает мощность ежегодного промерзания грунта, данный показатель регламентируется нормативным актом СНиП 2.01.01.82;
  • технические свойства материалов, используемых при строительстве;
  • специфические особенности трубопровода;
  • глубина, на которой происходит соединение канализационной системы с коллектором или с септиком;
  • рельеф местности;
  • максимальная динамическая нагрузка, действующая на канализационную систему (если прокладка осуществляется под автодорогой).

Глубина промерзания грунта – основополагающий фактор

Таблица глубины промерзания грунта для различных регионов России

Проектирование канализационных трубопроводов начинается с определения глубины промерзания почвы, в которую будет уложена канализация. Измеряющаяся в стандартных единицах измерения максимальная глубина, ниже которой влага в грунте не кристаллизуется, считается отметкой промерзания грунта. От нее и зависит глубина заложения канализационных труб.

Ниже отметки промерзания, грунт не замерзает, его объем не увеличивается и, следовательно, на проложенный в нем трубопровод не оказывается никакого воздействия. Глубину промерзания для каждого региона можно найти в сборнике нормативов «Строительная климатология», в разделе картографических материалов.

Недостаточное углубление трубы может привести к появлению в ней ледяной пробки в зимний период и повреждению трубы

Если по каким-либо причинам не удается обратиться к сборнику, поможет местная метрологическая служба. Сотрудники организации назовут Вам значение показателя, которое было выявлено в результате многолетних изучений свойств грунта. К примеру, исследования показали, что в средней полосе России глубина промерзания составляет в среднем 1,4 м, в районе Севера – 1,8÷2,4 м, а на побережье Черного моря – 0,8 м.

Особенностью строительства канализации является то, что, в отличие от водопроводных сетей, глубина залегания канализационных труб рассчитывается путем вычитания из показателя глубины промерзания грунта некоторого расстояния, так как канализационные трубы транспортируют стоки плюсовой температуры. Значение, на которое уменьшается глубина закладки, зависит от диаметра канализационных труб:

  1. при диаметре до 0,5 м оно составляет 0,3 м. Например, чтобы провести канализацию в дом, используя трубы диаметром 0,4 м, в местности с глубиной промерзания грунта 1,6 м, необходимо заложить трубы в почву на глубину 1,30 м(1,60 – 0,30 = 1,30 м);
  2. при большем диаметре труб – 0,5 м. Например, благоустроить тот же самый дом, но применив трубы с диаметром 0,6 м, необходимая глубина укладки канализационных труб будет равна 1,10 м (1,60 – 0,50 = 1,10 м).

Выполнив расчет канализационных труб, приступают к выкапыванию траншей, в которые далее укладывают трубопровод. Сократить расходы на земляные работы возможно, делая траншеи максимально узкими. Уменьшение же глубины залегания труб запрещено.

Особенности рельефа

Глубина закладки канализационных труб также будет сильно зависеть и от особенностей рельефа местности. При строительстве канализации на относительно ровном участке глубина залегания будет одинаковой по всей длине трубопровода.

При сложном рельефе местности труба канализации в любой точке магистрали должна находиться ниже уровня промерзания

Но если ландшафт имеет ярко выраженные расхождения по высоте, глубина прокладки канализационной трубы рассчитывается от самой низшей точки ландшафта на участке. В этом случае утверждение, что чем выше в грунт закладываются трубы, тем меньше затрат на материалы и земляные работы, не верно, ведь в результате получится сложная волнообразная конструкция магистрали. Для неровных местностей целесообразно строительство прямого канализационного трубопровода на постоянную глубину с некоторым уклоном.

Совет от профессионала: Когда канализационная система проложена в местах передвижения автомашин или людей, необходимо учесть динамическую нагрузку на полимерный трубопровод. В таких участках укладка должна производиться закрытым способом или применять армированные полимерные гофрированные трубы.

Схема устройства канализации на даче

Не стоит спешить с созданием системы канализации своими руками на загородном участке. Сначала владелец должен сформировать список требований к создаваемой системе. Именно на их основе необходимо заниматься разработкой схемы локальной канализации для дачи, а также основных объектов, которые она будет включать. Расположение дома является самым главным фактором при выборе системы фекальной канализации. Также значение имеет и перечень сантехнического оборудования, которое будет использовать в составе системы канализации владелец дачного участка.

Оптимальным вариантом является такой, когда всё оборудование, которое будет входить в состав канализации, будет привязано к общей трубе, по которой жидкие отходы и сточные воды будут направляться в отстойник, где они или будут собираться, или отстаиваться и подвергаться процедуре очистки. Если сточные воды будут поступать в систему канализации по разным трубам, например, из разных строений, то процесс создания такой системы канализации становится более сложной задачей. Он предполагает устройство сразу нескольких емкостей, которые будут использоваться для утилизации слива.

В тех районах, где в зимнее время преобладают крайне низкие температуры, необходимо учитывать данную особенность. Именно от неё будет зависеть комфорт использования канализации на дачном участке в любое время года, а кроме этого, сохранность труб, выходящих из дома и пролегающих по территории участка под грунтом. В случае если владелец земельного надела предполагает устройство простой канализации, в составе схемы которой одним из элементов будет выступать выгребная яма, грунтовые воды на участке должны находиться не ниже 2 метров, то есть ниже глубины устраиваемой выгребной ямы.

Система внутренней канализации для дачи

При планировке внутренней разводки труб в доме владелец должен отталкиваться от потребностей людей, которые будут в нём проживать, а кроме этого, ориентироваться на оборудование, которое будет там установлено. Выводить канализационную трубу необходимо через внешнюю стену строения или фундамент ниже уровня пола. При этом следует предусмотреть, чтобы уклон трубы был таким, чтобы слив внутри дома располагался выше уровня сточных вод, находящихся в выгребной яме.

Система труб наружной канализации

При устройстве канализации на дачном участке наружная система представляет собой сеть труб, по которым происходит транспортировка сточных вод от места их сбора до места очистки и хранения стоков. В настоящий момент для этой цели чаще всего выбирают чугунные трубы или же используют более современные изделия, выполненные из ПВХ. Если владелец дачного участка решил создавать такую систему труб, используя изделия из чугуна, то необходимо позаботиться о том, чтобы они были тщательно загерметизированы, а стыки между ними необходимо обработать, прибегнув к цементному раствору. Выполнение таких работ не требуется, если система труб создается на основе пластиковых изделий.

Когда проводится монтаж канализации на даче, важным моментом является обеспечение такого уклона труб канализации, подводимых к туалету, при котором стоки могли самотеком стекать в выгребную яму.

  • Обычно уклон трубы для обеспечения этого требования составляет 2 см на каждый метр проложенной в траншее трубы.
  • Глубину траншеи делают не менее метра, а её ширина в большинстве случаев составляет полметра.
  • Трубы, которые оказываются в зоне промерзания почвы, утепляют, для чего используют в качестве основного теплоизолятора минеральную вату или же применяют керамзит или пенопласт.

Место вывода стоков

Если централизованная канализационная сеть проложена за пределами участка, то владельцу нужно только организовать транспортировку сточных вод от туалета и других точек до общей трубы. Однако если же рядом с участком нет возможности подключиться к централизованной системе канализования вод, то в этом случае данные проблемы ложатся на плечи владельца, и он каким-то образом должен их решать.

Владелец дачного участка должен в первую очередь позаботиться о том, чтобы была проведена утилизация стоков. Для этого необходимо определиться с конструкцией и местом, в котором будут собираться сточные воды. Можно устроить на своем участке простого типа выгребную яму-накопитель или же организовать септик, который потребует серьезных денежных затрат.

Устройство канализации из бетонных колец

Если вас не устраивает готовая пластиковая автономная система для очистки стоков, по причине ее размеров или стоимости, то вы можете сделать септик из нескольких отсеков самостоятельно. Отличный недорогой материал для реализации задуманного – бетонные кольца. Все работы вы можете выполнить самостоятельно.

Преимущества и недостатки системы

Среди преимуществ септика из ЖБИ колец, отметим следующие:

  • Доступная цена.
  • Неприхотливость в процессе эксплуатации.
  • Возможность выполнения работ без помощи специалистов.

Из недостатков внимания заслуживают следующие:

  1. Присутствие неприятного запаха. Сделать конструкцию абсолютно герметичной невозможно, а посему и образования неприятного запаха возле септика не избежать.
  2. Необходимость очищать камеры от твердых отходов при помощи ассенизаторской техники.

Если неграмотно провести монтаж колец, то септик будет негерметичным из-за чего увеличится риск проникновения неочищенных сточных вод в грунт. Но, при грамотном монтаже септик будет герметичным, поэтому этот недостаток системы по праву называется условным.

Схема и расчеты

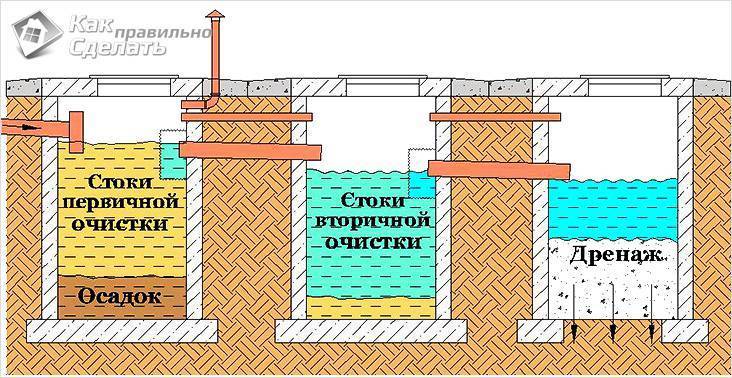

Схема сооружения септика, как правило, включает в себя 1–2 камеры, предназначенные для отстаивания и очистки сточных вод и поля фильтрации/фильтрующий колодец.

Если в вашем доме проживает мало людей и к канализации подключено минимум сантехнических устройств, то вы вполне можете обойтись септиком, состоящим из одного отстойника и фильтрующего колодца. И наоборот, если у вас много домочадцев и подключено к канализации много устройств, то септик лучше сделать из двух камер и фильтрационного колодца.

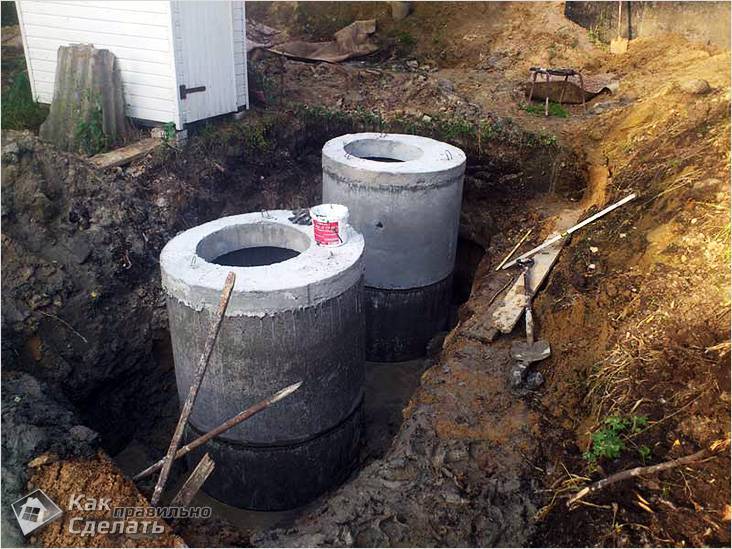

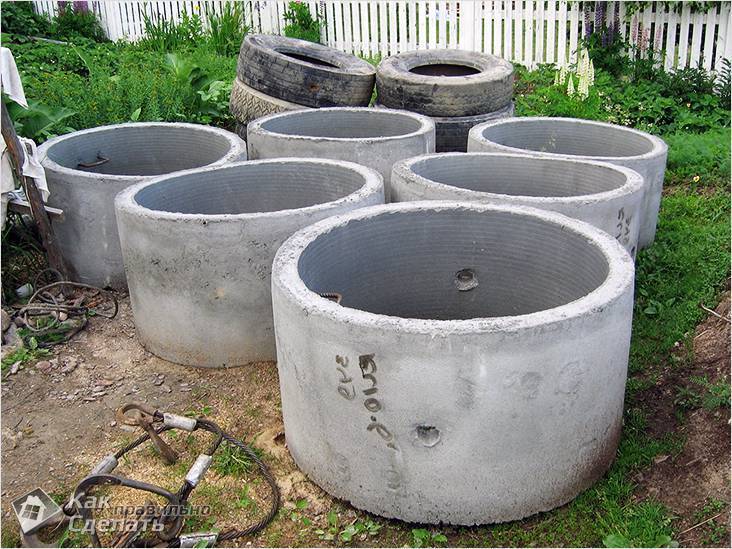

Кольца для септика

Как провести расчеты необходимого объема для септика уже описывалось выше. Согласно строительным нормам, камера септика должна вмещать трехсуточный объем стоков. Объем ЖБИ кольца 0,62 м3, а это значит, что для сооружения септика на 5 человек вам потребуется отстойник из пяти колец. Откуда взялась эта сумма? Для 5 человек нужен септик, имеющий объем 3 м3. Эту цифру нужно разделить на объем кольца, равный 0,62 м3. У вас получится значение – 4,83. Его нужно округлить к большему, а, значит, для обустройства септика в этом конкретном случае вам понадобится 5 колец.

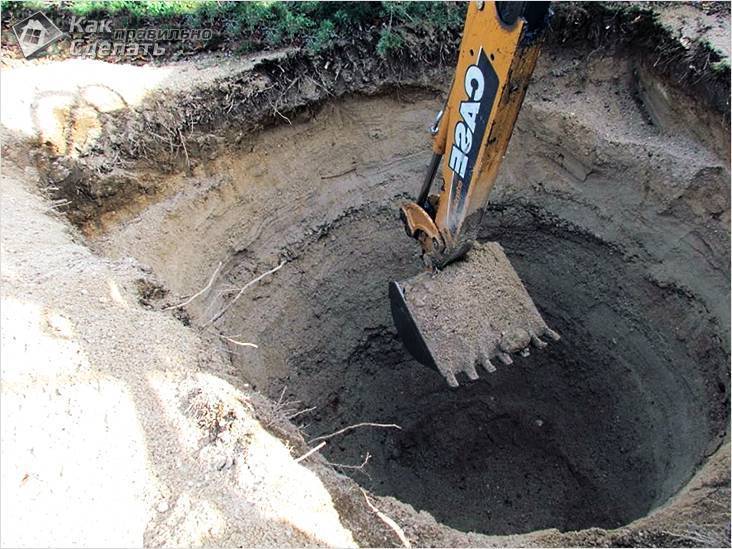

Подготовительные процессы

Котлован должен иметь такой размер, чтобы в него можно было поместить камеры септика и фильтрующий колодец. Эти работы, разумеется, можно выполнить вручную, но это долго и очень тяжело, поэтому более рентабельно заказать рытье котлована у фирмы с землеройной техникой.

Дно котлована в месте установки камер отстойников нужно забетонировать дабы избежать возможность проникновения неочищенных стоков в грунт. Перед началом бетонных работ, следует провести дренирование части дна котлована для установки отстойников, уложив на него песчаную подушку, слоем 30–50 см.

Место под фильтрующий колодец также требует подготовки основания. Под него нужно сделать подушку из песка, щебня и гравия толщиной не менее 50 см.

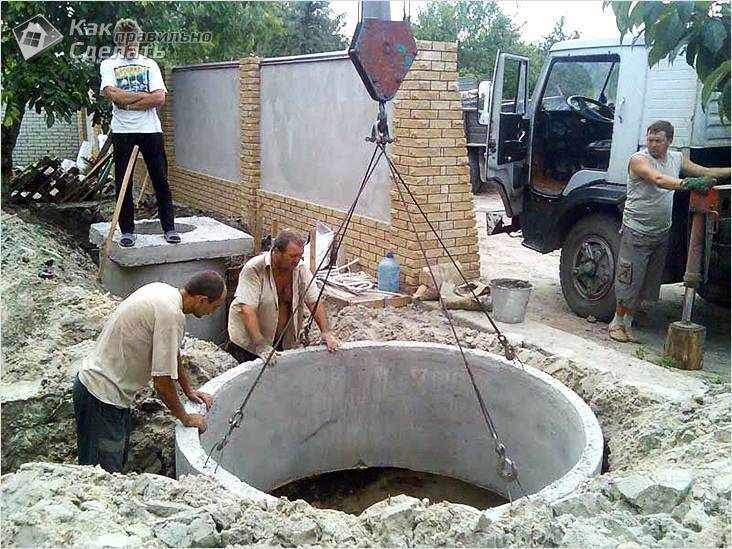

Монтаж колец

Теперь настало время организовать перелив, а для этого к кольцам нужно подвести трубы. Лучше, чтобы они работали по принципу гидрозатвора, то есть их нужно устанавливать с изгибом.

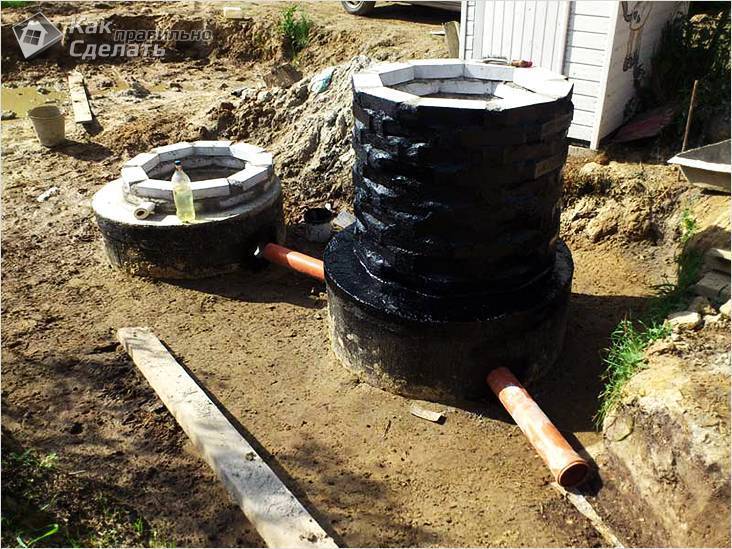

Герметизация

Чтобы провести герметизацию стыков вам нужно использовать раствор с аквабарьером. С наружной стороны резервуары необходимо обработать обмазочной или наплавляемой гидроизоляцией.

Еще один вариант – приобрести пластиковые цилиндры, устанавливаемые внутри колодца. В таком случае вероятность проникновения грязной воды будет сведена к минимуму.

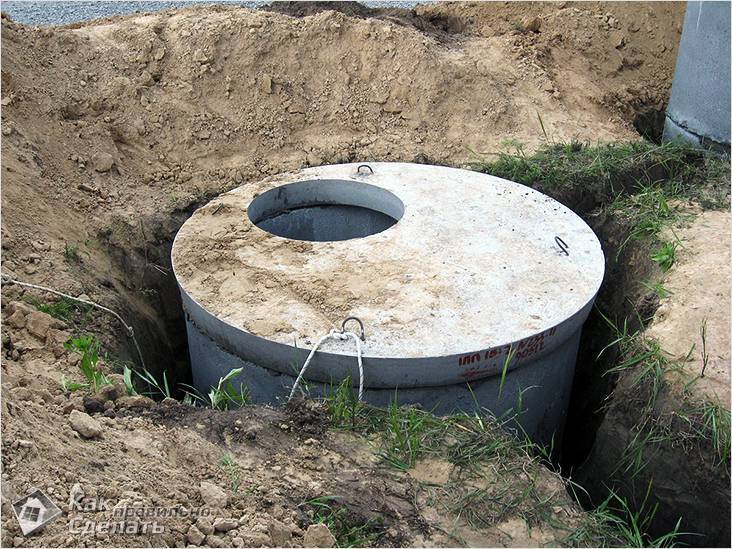

Монтаж перекрытий/засыпка

Монтаж перекрытий и засыпка

Готовые колодцы нужно накрыть специальными плитам из бетона, в которых предусмотрены отверстия для монтажа канализационных люков. В идеале обратную засыпку котлована следует проводить грунтом с большим процентным соотношением в его составе песка. Но при невозможности реализовать это, котлован можно засыпать вынутым из него прежде грунтом.

Теперь септик можно запускать в эксплуатацию.
